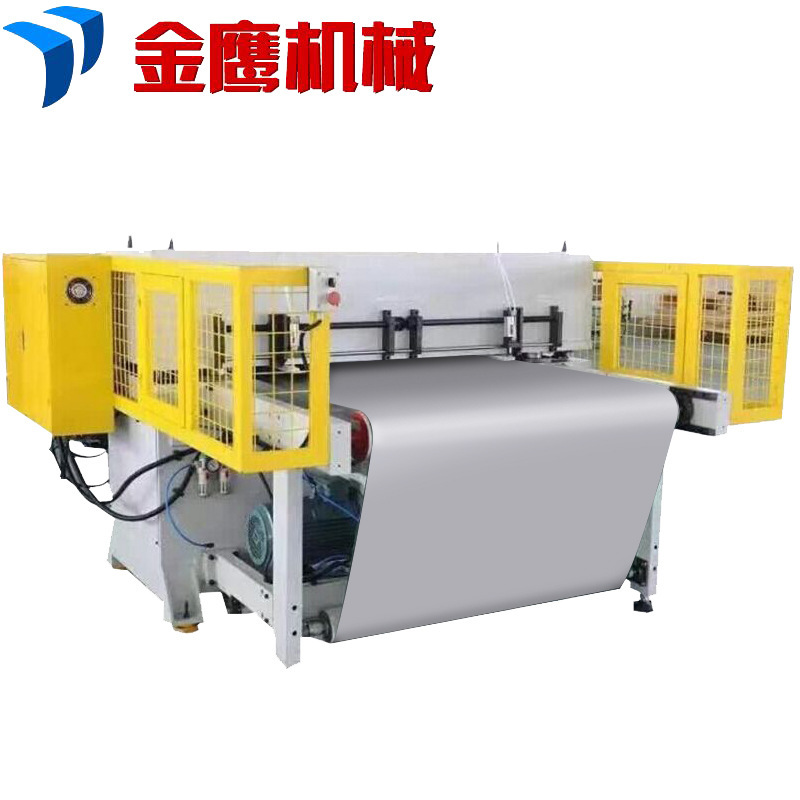

智能皮带式裁断机

智能皮带式裁断机

分享

智能皮带式裁断机

  • 产品详情

产品介绍:

1、输送进料部分

该部分由减速机构、同步带传动装置、气动夹紧装置、输送带及张紧机构组成

2、机器采用输送带送料,气动夹紧,使材料不易偏移:

3、采用伺服电机驱动,同步带传动进行纵向进料,送料长度可在触摸屏上直接输入

裁断主机

1、主机由四柱导向机构、液压部分、和机架等组成;

2、冲头上装置有自动刀模夹紧装置,利用四只气缸的拉力夹紧刀模,刀模

不会移动,更换刀模方便快捷

3、整机四柱精确导冋、精密双曲柄平衡、液压驱动;各运动部件采

用中央自动润滑系统,保障机器的使用寿命及冲裁精度

4、特殊设计的油压系统,依靠压板的自重实现快速下降,压到物料后

自动加压慢切,使物料上下层之间的规格保持一致

5、利用飞轮储能实现高压冲裁,节省电能,且无油温升高之忧:

6、特有的行程设定机构配合刀模进行裁刀高度的自动设定,使冲裁

深度调整方便、精确

技术参数:

最大冲裁力600KN
工作台面积1250*1250mm
张距50~200mm
冲程调节范围5~150mm
适用材料宽度≤1250mm
主电机功率5.5KW
输送进料伺服电机功率2KW
微动调节电机功率0.37KW
液压系统工作压力≤25Mpa
气源0.5-0.8Mpa
耗气量0. 2m3/min
电源三相380V/50Hz
总功率

8KW
